ApplikationEN

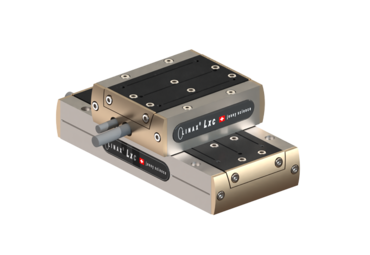

Hohe Präzision


LINAX® Lxc/Lxc Kreuztische bereits ab 50mm

Bauen Sie hochpräzise und kompakte Kreuztische mit zwei LINAX® Lxc (kompakt) Linearmotorachsen. Durch die direkte Montage der X- und Y-Achsen übereinander ohne Zwischenplatte erreichen wir eine bemerkenswert geringe Höhe von nur 50 mm. Präzisionsmechanik für die Positionierung mit einer Wiederholgenauigkeit von +/-5µm. Werksmontage mit einem detaillierten Messbericht als Option erhältlich.



STEP-Dateien

Cross Table LINAX® Lxc-Lxc.zip – Login

Stückliste

Stückanzahl Art. Nr. Produkt
1 115.01.00 VA LINAX® Lxc 85F10 optisch 1μm
1 150.22.35 VA 1.5m Anschlusskabel Motor Lxc 85F10
1 150.23.35 VA 1.5m Anschlusskab. Encoder auch für Verl./ Zwikab. Lxc 85F10
1 135.10.01 VA Befestigungsschrauben Lxc F08/F10
1 115.00.10 VA LINAX® Lxc 44F08 optisch 1μm
1 150.22.30 VA 1.5m Anschlusskabel Motor Lxc 44F08
1 150.23.30 VA 1.5m Anschlusskab. Encoder auch für Verl./ Zwikab. Lxc 44F08
1 135.10.00 VA Kreuztischverschraubung Lxc F08/F10
2 110.19.00 VA XENAX® Xvi 75V8S, Servocontroller
2 130.09.00 VA XENAX® EMV Schirmklammer für Motorkabel
Mögliche Optionen
Busmodul (MP EtherCAT, MP Profinet, Ethernet/IP etc.), SMU, PLC Kabel, etc.

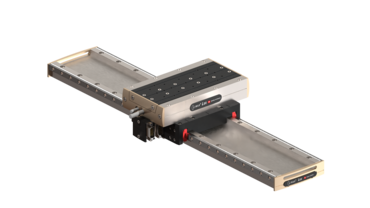

Präzision über die gesamte Länge


Langer X-Achsen-Verfahrweg mit LINAX® Lxs/Lxc Kreuztischen

Erleben Sie den erweiterten Fahrweg der X-Achse mit unseren Kreuztischen, die mit der LINAX® Lxs-Technologie ausgestattet sind. Direkt montierbar ohne Zwischenplatte, mit einer geringen Gesamthöhe von nur 63 mm. Kompakte Bauweise mit einem X-Achsen-Verfahrweg von bis zu 1600 mm. Präzise Positionierung mit einer Wiederholgenauigkeit von +/-5µm. Optionale Werksmontage mit Messprotokoll.



STEP-Dateien

Cross Table LINAX® Lxs-Lxc.zip – Login

Stückliste

Stückanzahl Art. Nr. Produkt
1 115.30.18 VA LINAX® Lxs 400F60 magnetisch 1μm
1 150.20.15 VA 3m Anschlusskabel Motor Lxs/Lxu
1 150.21.15 VA 3m Anschlusskabel Encoder auch für Verl./Zwikab. Lxs/Lxu
3 135.11.05 VA Befestigungsschrauben Lxs F60
1 115.10.00 VA LINAX® Lxc 80F40 optisch 1μm
1 150.22.51 VA X.Xm Anschlusskabel Motor Lxc 80F40 (Länge 3m)
1 150.23.51 VA X.Xm Anschlusskab. Encoder auch für Verl./ Zwikab Lxc 80F40 (Länge 3m)
1 135.20.00 VA Kreuztischverschraubung Lxc F40
2 110.19.00 VA XENAX® Xvi 75V8S, Servocontroller
2 130.09.00 VA XENAX® EMV Schirmklammer für Motorkabel
Mögliche Optionen
Busmodul (MP EtherCAT, MP Profinet, Ethernet/IP etc.), SMU, PLC Kabel, etc.

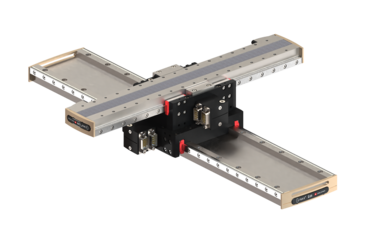

Erweitern Sie Ihren Arbeitsbereich


LINAX® Lxs/Lxu, Freiraum schaffen mit versenkbarer Y-Achse

Für Kreuztische, die beim Einfahren der Y-Achse Anwendungsraum freimachen, empfiehlt sich eine Konfiguration mit Lxu als Y-Achse. Diese Y-Achse kann für Pick-and-Place-Anwendungen auch vertikal ausgerichtet werden. Ausserdem können mehrere Y-Achsen nebeneinander montiert werden. Präzisionspositionierung mit einer Wiederholgenauigkeit von +/-10µm.



STEP-Dateien

Cross Table LINAX® Lxs-Lxu.zip – Login

Stückliste

Stückanzahl Art. Nr. Produkt
1 115.30.18 VA LINAX® Lxs 400F60 magnetisch 1μm
1 150.20.15 VA 3m Anschlusskabel Motor Lxs/Lxu
1 150.21.15 VA 3m Anschlusskabel Encoder auch für Verl./Zwikab. Lxs/Lxu
3 135.11.05 VA Befestigungsschrauben Lxs F60
1 115.32.10 VA LINAX® Lxu 240F60 magnetisch 1μm
1 150.20.15 VA 3m Anschlusskabel Motor Lxs/Lxu
1 150.21.15 VA 3m Anschlusskabel Encoder auch für Verl./Zwikab. Lxs/Lxu
1 135.11.10 VA Kreuztischverschraubung Lxu F60
2 110.19.00 VA XENAX® Xvi 75V8S, Servocontroller
2 130.09.00 VA XENAX® EMV Schirmklammer für Motorkabel
Mögliche Optionen
Busmodul (MP EtherCAT, MP Profinet, Ethernet/IP etc.), SMU, PLC Kabel, etc.

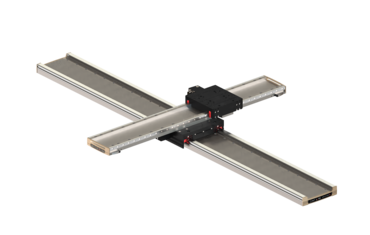

Präzision in größerem Maßstab


Direkt gebaute LINAX® Lxs/Lxs Kreuztische für große Anwendungen.

Für Kreuztische, die große Anwendungsbereiche mit hoher Präzision abdecken sollen, können zwei LINAX® Lxs-Einheiten direkt und ohne Zwischenplatte zu einem Kreuztisch zusammengefügt werden. Dieser Aufbau ermöglicht die Abdeckung von Anwendungsbereichen von bis zu 1600 x 520 mm, und das bei einer schlanken Höhe von 83 mm. Die Präzision ist mit einer Positioniergenauigkeit von +/-5µm Wiederholbarkeit garantiert. Wählen Sie die optionale Werksmontage und erhalten Sie einen umfassenden Messbericht.



STEP-Dateien

Cross Table LINAX® Lxs-Lxs.zip – Login

Stückliste

Stückanzahl Art. Nr. Produkt
1 115.35.78 VA LINAX® Lxs 1600F120 magnetisch 1μm
1 150.83.05 VA 5m Anschlusskabel XENAX®-M16, Lxs F120, Ex F20, Rxhq T4.0
9 135.11.07 VA Befestigungsschrauben Lxs F120
1 115.30.24 VA LINAX® Lxs 520F60 magnetisch 1μm
1 150.20.20 VA 5m Anschlusskabel Motor Lxs/Lxu
1 150.21.20 VA 5m Anschlusskabel Encoder auch für Verl. od Zwikab. Lxs/Lxu
1 135.11.20 VA Kreuztischverschraubung Lxs F60
2 110.19.00 VA XENAX® Xvi 75V8S, Servocontroller
2 130.09.00 VA XENAX® EMV Schirmklammer für Motorkabel
Mögliche Optionen
Busmodul (MP EtherCAT, MP Profinet, Ethernet/IP etc.), SMU, PLC Kabel, etc.

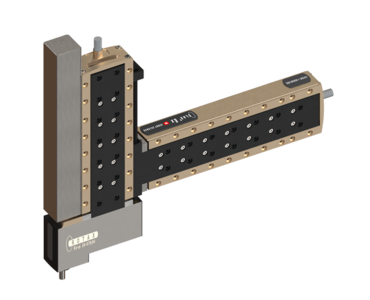

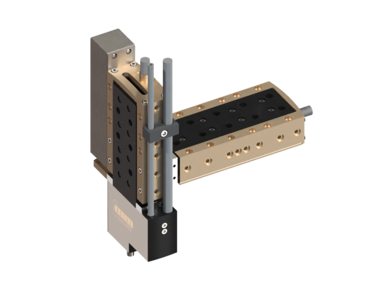

Kompakt Pick & Place


Flach montierte ELAX®-Linearschlitten mit ROTAX®-Drehachse und Vakuumdurchführung

Unsere flach montierten ELAX®-Linearschlitten mit integrierter ROTAX®-Rotationsachse und Vakuumdurchführung bieten eine unvergleichliche modulare Flexibilität. Unsere Systeme sind auf kompakte Räume zugeschnitten und bieten Hübe von 30 x 30 mm bis 150 x 110 mm komplett mit einem Vakuumgreifer mit Drehachse für eine präzise Handhabung.

STEP-Dateien

Compact Pick & Place.zip – Login

Stückliste

Stückanzahl Art. Nr. Produkt

1

116.01.00 VA ELAX® Ex 50F20
1 150.51.35 VA 1.5m Anschlusskabel Ex 50F20
1 136.11.00 VA Befestigungsschrauben Ex F20
1 116.00.00 VA ELAX® Ex 30F20
1 136.00.00 VA Geko links, eingefahren ohne Fedpak Ex 30
1 136.00.05 VA Fedpak Geko eingef. Ex 30, 0-500g
1 150.51.30 VA 1.5m Anschlusskabel Ex 30F20
1 136.10.00 VA Kreuztisch / Pick&Place Verschraubung Ex F20 flach
1 136.10.01 VA Pick&Place Verschraubung Ex F20 hochkant oder an Rxvp
1 120.00.10 VA ROTAX® Rxvp 28-6T0.04, L15, Stecknippel Ø4
1 150.70.00 VA 1.5m Anschlusskabel Rxvp 28-6T0.04
1 140.00.19 VA 1.5m Schlauch Pneum. PUR, schwarz, Da5mm/Di3mm Maag
1 140.00.01 VA Schlauch- & Kabelbride ROTAX® auf ELAX® seitlich
3 110.19.00 VA XENAX® Xvi 75V8S, Servocontroller
3 130.09.00 VA XENAX® EMV Schirmklammer für Motorkabel
Mögliche Optionen
Busmodul (MP EtherCAT, MP Profinet, Ethernet/IP etc.), SMU, PLC Kabel, etc.





Slimline Pick & Place


Stehend montierte ELAX®-Linearschlitten mit ROTAX®-Drehachse und Vakuumdurchführung

Maximieren Sie Ihren Arbeitsbereich mit dem schlanken Pick & Place-System, das für die schwierigsten Platzverhältnisse entwickelt wurde. Unser System verwendet aufrecht montierte ELAX®-Linearschlitten, die mit einer ROTAX®-Rotationsachse und einer Vakuumdurchführung ausgestattet sind und selbst auf engstem Raum eine minimale Stellfläche bieten. Nutzen Sie die fortschrittlichen Forceteq®- und Forceteq® pro-Technologien zur präzisen Messung und Steuerung der Greiferkraft, um Ihre Produktivität und Qualität zu steigern.



STEP-Dateien

Slimline Pick & Place.zip – Login

Stückliste

Stückanzahl Art. Nr. Produkt

1

116.01.00 VA ELAX® Ex 50F20
1 150.51.35 VA 1.5m Anschlusskabel Ex 50F20
1 136.11.00 VA Befestigungsschrauben Ex F20
1 116.00.00 VA ELAX® Ex 30F20
1 136.00.00 VA Geko links, eingefahren ohne Fedpak Ex 30
1 136.00.05 VA Fedpak Geko eingef. Ex 30, 0-500g
1 150.51.30 VA 1.5m Anschlusskabel Ex 30F20
2 136.10.01 VA Pick&Place Verschraubung Ex F20 hochkant oder an Rxvp
1 120.01.10 VA ROTAX® Rxvp 28-6T0.04, L15 für ELAX mit Geko, Stecknippel Ø4
1 150.70.05 VA 1.5m Anschlusskabel Rxvp 28-6T0.04 ELAX® mit Geko
1 140.00.19 VA 1.5m Schlauch Pneum. PUR, schwarz, Da5mm/Di3mm Maag
1 140.00.01 VA Schlauch- & Kabelbride ROTAX® auf ELAX® seitlich
1 140.00.02 VA Schlauch- & Kabeldurchführung ROTAX® auf Ex Z & Y hochkant
3 110.19.00 VA XENAX® Xvi 75V8S, Servocontroller
3 130.09.00 VA XENAX® EMV Schirmklammer für Motorkabel
Mögliche Optionen
Busmodul (MP EtherCAT, MP Profinet, Ethernet/IP etc.), SMU, PLC Kabel, etc.

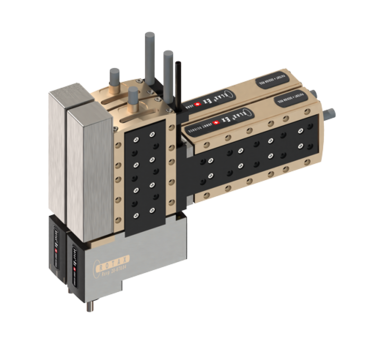

Dicht gepacktes Array von Multi-Pick & Place


ELAX®-Linearführungen mit 30 mm Abstand, ROTAX®-Drehachse und Vakuumdurchführung

Maximieren Sie die Produktivität auf kleinstem Raum mit unseren Slimline-Bestückungseinheiten, die strategisch nebeneinander angeordnet sind. Jede Einheit besteht aus ELAX®-Linearführungen mit 30 mm Abstand, einer ROTAX®-Drehachse und einer Vakuumdurchführung, die durch einen vertikalen Gewichtsausgleich für makellose Leistung sorgen. Verwandeln Sie enge Räume in hocheffiziente Arbeitsbereiche.

STEP-Dateien

Multi Pick & Place.zip – Login

Stückliste

Stückanzahl Art. Nr. Produkt

2

116.01.00 VA ELAX® Ex 50F20
2 150.51.35 VA 1.5m Anschlusskabel Ex 50F20
2 136.11.00 VA Befestigungsschrauben Ex F20
2 116.00.00 VA ELAX® Ex 30F20
2 136.00.00 VA Geko links, eingefahren ohne Fedpak Ex 30
2 136.00.05 VA Fedpak Geko eingef. Ex 30, 0-500g
2 150.51.30 VA 1.5m Anschlusskabel Ex 30F20
4 136.10.01 VA Pick&Place Verschraubung Ex F20 hochkant oder an Rxvp
2 120.01.10 VA ROTAX® Rxvp 28-6T0.04, L15 für ELAX mit Geko, Stecknippel Ø4
2 150.70.05 VA 1.5m Anschlusskabel Rxvp 28-6T0.04 ELAX® mit Geko
2 140.00.19 VA 1.5m Schlauch Pneum. PUR, schwarz, Da5mm/Di3mm Maag
2 140.00.01 VA Schlauch- & Kabelbride ROTAX® auf ELAX® seitlich
2 140.00.02 VA Schlauch- & Kabeldurchführung ROTAX® auf Ex Z & Y hochkant
6 110.19.00 VA XENAX® Xvi 75V8S, Servocontroller
6 130.09.00 VA XENAX® EMV Schirmklammer für Motorkabel
Mögliche Optionen
Busmodul (MP EtherCAT, MP Profinet, Ethernet/IP etc.), SMU, PLC Kabel, etc.

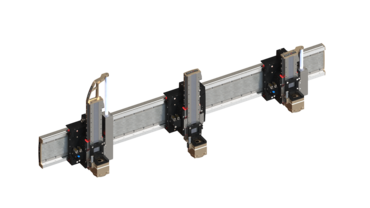

Vielseitiges Multi-Pick & Place Array


LINAX® Lxs/Lxu Linearmotor-Achsen und ROTAX® Rxhq 50 Hohlwellen-Rotationsachsen.

Wir stellen unser vielseitiges Multi-Pick & Place Array vor, das mit LINAX® Lxs/Lxu Linearmotorachsen und ROTAX® Rxhq 50 Hohlwellen-Rotationsachsen ausgestattet ist. Ausgestattet mit fortschrittlichen LINAX® Lxs/Lxu Linearmotor-Achsen und ROTAX® Rxhq 50 Hohlwellen-Rotationsachsen bietet unser System mehrere Schlitten auf einer Grundplatte und ermöglicht so verschiedene parallele Operationen mit der für Ihre Prozesse erforderlichen Agilität und Präzision.



STEP-Dateien

Multiple Pick & Place.zip – Login

Stückliste

Stückanzahl Art. Nr. Produkt
1 115.35.48 VA LINAX® Lxs 1000F120 magnetisch 1μm
2 135.30.30 VA Zusatzschlitten zu Lxs F120, magn.
3 150.83.05 VA 5.0m Anschlusskabel XENAX®-M16, Lxs F120, Ex F20, Rxhq T4.0
6 135.11.07 VA Befestigungsschrauben Lxs F120
2 115.32.06 VA LINAX® Lxu 160F60 magnetisch 1μm
1 135.03.05 VA Geko Lxu 160F60
2 150.20.20 VA 5.0m Anschlusskabel Motor Lxs/Lxu
2 150.21.20 VA 5.0m Anschlusskabel Encoder auch für Verl. od Zwikab Lxs/Lxu
2 135.11.10 VA Kreuztischverschraubung Lxu F60
1 115.32.02 VA LINAX  Lxu 80F60 magnetisch 1μm
1 150.20.20 VA 5.0m Anschlusskabel Motor Lxs/Lxu
1 150.21.20 VA 5.0m Anschlusskabel Encoder auch für Verl. od Zwikab Lxs/Lxu
1 135.11.10 VA Kreuztischverschraubung Lxu F60
3 121.00.10 VA ROTAX® Rxhq 50-12T0.3,mag. 120'000 inc. Kabelabg. unten
3 150.75.01 VA X.Xm Anschlusskabel Rxhq 50-12T0.3 (Länge 3.0m)
3 140.05.10 VA Montagewinkel Rxhq 50-12 zu Lxu F60
9 110.19.00 VA XENAX® Xvi 75V8S, Servocontroller
9 130.09.00 VA XENAX® EMV Schirmklammer für Motorkabel
Mögliche Optionen
Busmodul (MP EtherCAT, MP Profinet, Ethernet/IP etc.), SMU, PLC Kabel, etc.







Pick & Place Ausleger - X,Y,Z,C


Mit gewichtsausgeglichener Z-Achse und ROTAX® Rxhq 50 Hohlwellen-Drehachse, grosser Arbeitsbereich.

Unerreichte Freiheit mit unserem Pick & Place Cantilever, der eine X,Y,Z,C-Konfiguration und einen riesigen Arbeitsbereich von bis zu 1600x320x320mm bietet. Dieses XYZC-System ist auf maximale Zugänglichkeit ausgelegt und bietet die Möglichkeit, die Achsen aus dem Arbeitsbereich herauszuziehen, so dass der Bediener freien Zugang zum Arbeitsplatz hat.



STEP-Dateien

Pick & Place with cantilever.zip – Login

Stückliste

Stückanzahl Art. Nr. Produkt
1 115.35.18 VA LINAX® Lxs 400F120 magnetisch 1μm
1 150.83.03 VA 3.0m Anschlusskabel XENAX®-M16, Lxs F120, Ex F20, Rxhq T4.0
3 135.11.07 VA Befestigungsschrauben Lxs F120
1 115.32.14 VA LINAX® Lxu 320F60 magnetisch 1μm
1 150.20.15 VA 3.0m Anschlusskabel Motor Lxs/Lxu
1 150.21.15 VA 3.0m Anschlusskabel Encoder auch für Verl. od Zwikab Lxs/Lxu
1 135.13.10 VA Auslegerarmierung für LINAX® Lxu 320F60
1 135.11.10 VA Kreuztischverschraubung Lxu F60
1 135.12.05 VA Stirnflansch LINAX® Lxu zu Lxu und Lxs
1 115.32.06 VA LINAX® Lxu 160F60 magnetisch 1μm
1 135.03.05 VA Geko Lxu 160F60
1 150.20.15 VA 3.0m Anschlusskabel Motor Lxs/Lxu
1 150.21.15 VA 3.0m Anschlusskabel Encoder auch für Verl. od Zwikab Lxs/Lxu
1 121.00.10 VA ROTAX® Rxhq 50-12T0.3,mag. 120'000 inc. Kabelabg. unten
1 150.75.01 VA X.Xm Anschlusskabel Rxhq 50-12T0.3 (Länge 5m)
1 140.05.10 VA Montagewinkel Rxhq 50-12 zu Lxu F60
4 110.19.00 VA XENAX® Xvi 75V8S, Servocontroller
4 130.09.00 VA XENAX® EMV Schirmklammer für Motorkabel
Mögliche Optionen
Busmodul (MP EtherCAT, MP Profinet, Ethernet/IP etc.), SMU, PLC Kabel, etc.

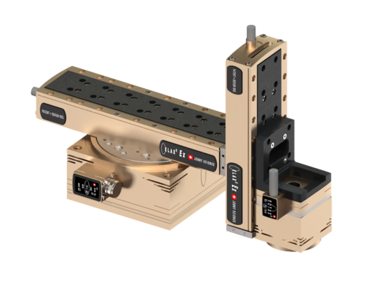

Pick & Place für engen Arbeitsraum


Flexibler und kompakter Rotationsausleger, 2x ELAX®-Schlitten & 2x ROTAX®-Hohlwellenachsen.

Verwandeln Sie enge Arbeitsbereiche in produktive Zentren mit unserem Rotating Cantilever Pick & Place System. Ausgestattet mit 2x ELAX®-Schlitten und 2x ROTAX®-Hohlwellenachsen bietet diese kompakte Anlage volle Rotation über die Achsen C1, X, Z und C2. Die Anpassungsfähigkeit des Systems wird durch optionale Forceteq®-Technologien für die Qualitätskontrolle noch weiter gesteigert. Ergänzt durch eine Hohlwellen-Rotationsachse in Richtung C2 für umfassende Bewegungsflexibilität.



STEP-Files

Pick & Place rotating .zip – Login

Stückliste

Stückanzahl Art. Nr. Produkt
1 121.05.00 VA ROTAX® Rxhq 110-50T1.5, 120'000 Inc Kabelabgang rechts
1 150.75.10 VA 1.5m Anschlusskabel Rxhq 110-50
1 140.10.00 VA Befestigungsschrauben mit Zentrierring zu Rxhq 110-50T1.5
1 116.03.00 VA ELAX® Ex 110F20
1 150.51.45 VA 1.5m Anschlusskabel Ex 110F20
1 136.11.00 VA Befestigungsschrauben Ex F20
1 136.10.00 VA Kreuztisch / Pick&Place Verschraubung Ex F20 flach
1 116.02.00 VA ELAX® Ex 80F20
1 150.51.40 VA 1.5m Anschlusskabel Ex 80F20
1 121.00.10 VA ROTAX® Rxhq 50-12T0.3,mag. 120'000 inc. Kabelabg. unten
1 150.75.00 VA 1.5m Anschlusskabel Rxhq 50-12T0.3
1 140.05.12 VA Montagewinkel ROTAX® Rxhq 50-12 zu ELAX® Ex F20
4 110.19.00 VA XENAX® Xvi 75V8S, Servocontroller
4 130.09.00 VA XENAX® EMV Schirmklammer für Motorkabel
Mögliche Optionen
Busmodul (MP EtherCAT, MP Profinet, Ethernet/IP etc.), SMU, PLC Kabel, etc.

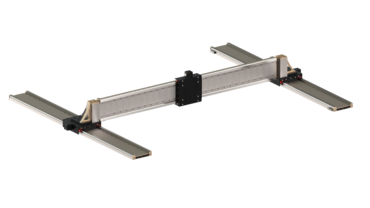

Vereinfachte Montage


Lxs Gantry System mit spielfreien Gelenklagern.

Erhöhen Sie Ihre Präzision mit unserem System, das über vormontierte Gelenklager und spielfreie Drehgelenke an der Hauptachse sowie ein spielfreies Dreh-Linear-Gelenk an der Nebenachse verfügt. Die X-Achse ist mit einem Karbonlager ausgestattet, das eine unvergleichliche Steifigkeit und Genauigkeit bietet.



Verbesserte Präzision


Exakte Winkeleinstellungen mit XENAX® bei einer Auflösung von +/- 1µm durch WebMotion®.

Mit der WebMotion®-Funktionalität, die in den XENAX®-Servocontroller integriert ist, können Anwender präzise Winkeleinstellungen durch einen ausgeklügelten Sub-to-Main-Positionsverschiebungsmechanismus erreichen. Mit einer Auflösung von +/- 1µm. Diese Innovation setzt einen neuen Standard für die Genauigkeit von Portalsystemen.



Gantry in Bewegung


Unerreichte +/-5µm Präzision mit spielfreier Technologie.

Die Neudefinition von Gantry-Präzision. Unser hochmodernes Design sorgt für eine exakte Präzision von bis zu +/-5 µm, dank unserer fortschrittlichen, spielfreien Lagerverbindungen an den MAIN- und SUB-Achsen. Treten Sie an die Spitze der Innovation mit unserer zum Patent angemeldeten Technologie.



STEP-Files

Lxs Gantry System.zip – Login

Stückliste

Stückanzahl Art. Nr. Produkt
3 115.35.48 VA LINAX® Lxs 1000F120 magnetisch 1μm
3 150.83.05 VA 5.0m Anschlusskabel XENAX®-M16, Lxs F120, Ex F20, Rxhq T4.0
12 135.11.07 VA Befestigungsschrauben Lxs F120
1 135.12.35 VA Dreh- und Lineargelenke Gantry Lxs F120
1 135.12.37 VA Adapterplatte Querachse Lxs F120 zu Gantry Lxs
1 135.13.46 VA Versteifungsträger CFK Grundplatte Lxs 1000F60/F120
3 110.19.00 VA XENAX® Xvi 75V8S, Servocontroller
3 130.09.00 VA XENAX® EMV Schirmklammer für Motorkabel
Mögliche Optionen
Busmodul (MP EtherCAT, MP Profinet, Ethernet/IP etc.), SMU, PLC Kabel, etc.
