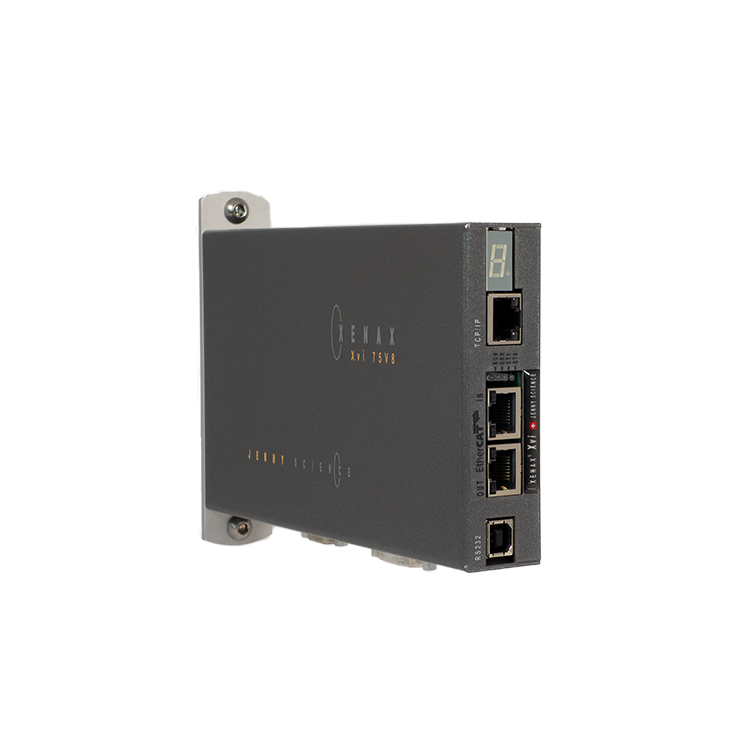

XENAX® Xiv 75v8
Die XENAX® Xvi Ethernet Servocontroller dienen zur Ansteuerung aller Baureihen der LINAX® Linearmotor-Achsen, der ELAX® Linearmotor-Schlitten sowie den ROTAX® Drehmotor-Achsen. Eine Ansteuerung der Servomotoren Baureihe RAxx (Ultrakompakte Drehachsen) und RT-xx (Rundtisch Hohlwellenmotoren) ist ebenfalls möglich. Zudem können marktübliche rotative AC/DC/EC Servomotoren z.B. von FAULHABER® oder MAXON® ebenfalls mit dem XENAX® Xvi 75V8 betrieben werden.
Die XENAX® Xvi 75V8 Ethernet Servocontroller sind für Inbetriebnahme, Test und Parametrierung über Webbrowser bedienbar. Mit einem Ethernet Switch ist ein sofortiger Multiachsbetrieb möglich. Standardmässig sind 12 Eingänge und 8 Ausgänge für SPS-Funktionalität vorhanden. Es können bis 64 Programme, 50 Positioniersätze und 5 individuelle Fahrprofile intern gespeichert werden.
Die Einspeisung ist typischerweise 24V DC. Bei den grösseren Linearmotor-Achsen Lxs/Lxu F60 oder Lxc/Lxe F40 ist applikationsabhängig eine 48V oder 72V DC Einspeisung zu empfehlen. Damit können Geschwindigkeiten von >1.5m/s bis 4m/s erreicht werden.
Der Strombedarf sieht wie folgt aus (je nach Last und Dynamik):
- Eine Achse = 3-5A
- Zwei Achsen = 5-7A
- Drei Achsen = 7-10A
- Fünf Achsen = 12-15A
Technische Daten XENAX® Xvi 75V8
Speisespannung U: | 12-75 VDC |
---|---|
Nennstrom In: | 0-8 A |
Spitzenstrom Ip: | 18 A |
Motortypen: | LINAX®, ELAX® linear, AC, DC, EC rotativ |
Temperaturüberwachung Endstufe: |
Abschaltung bei 80°C |
Überspannungsüberwachung: | > 85 V |
Unterspannungsüberwachung: | < 10 V |
PLC Input: | 8 x 24 V |
PLC Input BCD: | 4 x 24 V, binär codiert zur Programmwahl |
PLC Output: | 8 x 24 V, Source 100 mA, Sink 400 mA, Source/Sink |
Optionen: | |
Kraftfunktion: | Standardmässig freigegeben |
SMU Safety Functions: | STO Safe Torque Off, SS1 Safe Stop 1, SS2 Safe Stop 2, SLS Safely-Limited Speed |
Bus-Module: | EtherCAT (CoE), POWERLINK (CoP), CANopen, EtherNet/IP, PROFINET (PROFIdrive) |
