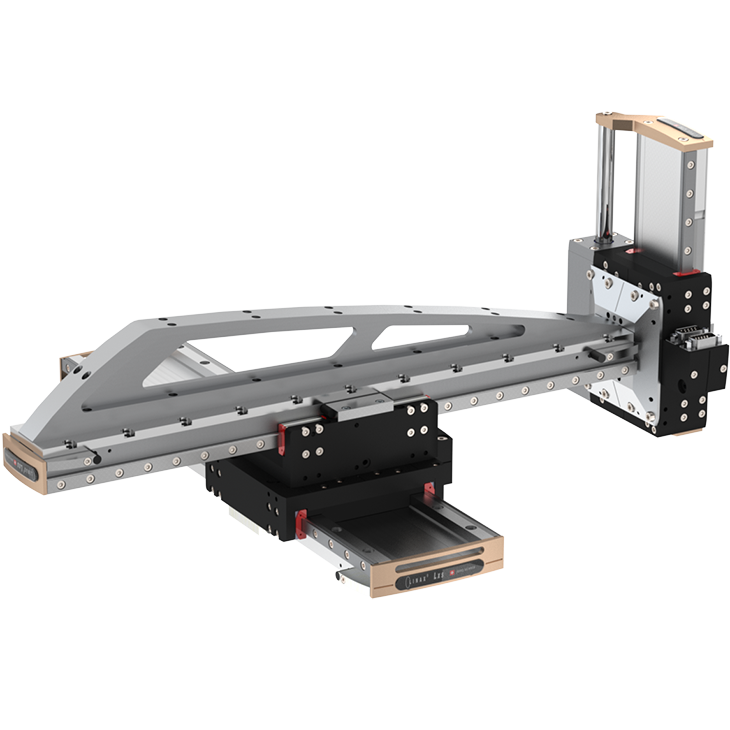

X-y-z pick and place

Modularer Aufbau mit ELAX® und LINAX® Linearmotor-Achsen

Y-Z-Systeme lassen sich durch eine zusätzliche X-Achse einfach zur dreidimensionalen Pick-and-Place-Lösung erweitern.
Die Y-Achse wird dabei rechtwinklig auf der X-Achse montiert – die Bohrungen, Gewinde und Zentrierungen sind im Baukastensystem bereits integriert.
Dank wählbarer Achslängen bleibt das Gesamtsystem kompakt und bietet im Vergleich zu Robotern ein deutlich kleineres Einbauvolumen.

Die X-Achse kann auch über Kopf montiert werden, wodurch die Arbeitsfläche frei bleibt – ideal für automatisiertes Handling mit Zu- und Abführung aus allen Richtungen.



Stirnflansch-Montage

Über den Stirnflansch lassen sich verschiedene Achskombinationen direkt miteinander verbinden.
Die Stirnplatte wird entfernt und eine Lxu-Achse befestigt, an der:

  • ein ELAX® Linearmotor-Schlitten (flach oder hochkant)

  • eine LINAX® Lxc, Lxf08/F10/F40 Achse oder

  • ein weiterer LINAX® Lxu F60 Schlitten

direkt verschraubt werden kann.



Die modulare Bauweise ermöglicht maximale Bewegungsfreiheit – bei minimalem Platzbedarf und höchster Präzision.

Stirnflansch LINAX® Lxu Linearmotor-Achsen

Stirnflansch LINAX® Lxu Zubehör Art. Nr.
Zu ELAX® Ex 50F20/80F20 hochkant Inkl. 2 Zentrierstifte 4x8, 6 Torx M4x8,
2 Zentrierringe D7		 135.12.02
Zu ELAX® Ex F20 flach Inkl. 2 Zentrierstiften 4x8, 4 Torx M4x8,
4 Inbus M3x30, 4 Zentrierringen D6		 135.12.03.
Zu Lxu F60 Inkl. 2 Zentrierstiften 4x8, 4 Torx M4x12,
4 Zentrierstiften 2.5x5  und 8 Torx M4x8		 135.12.05.
Zu Lxc F40 Inkl. 2 Zentrierstiften 4x8, 4 Torx M4x12,
4 Zentrierstiften 2.5x5  und 4 Inbus M3x35		 135.12.06.
Zu Lxc F08/F10

Inkl. 2 Zentrierstiften 4x8, 4 Torx M4x12,
2 Zentrierstiften 2.5x6 und 4 Inbus M3x27

 135.12.07



Download-Dateien Baukasten LINAX®, ELAX®, ROTAX®

CAD-FILES_STEP_FLANGE_ADAPTER_PLATE_BRACKET.zip – Login
