elax® Ex linearmotor-schlitten
Ex

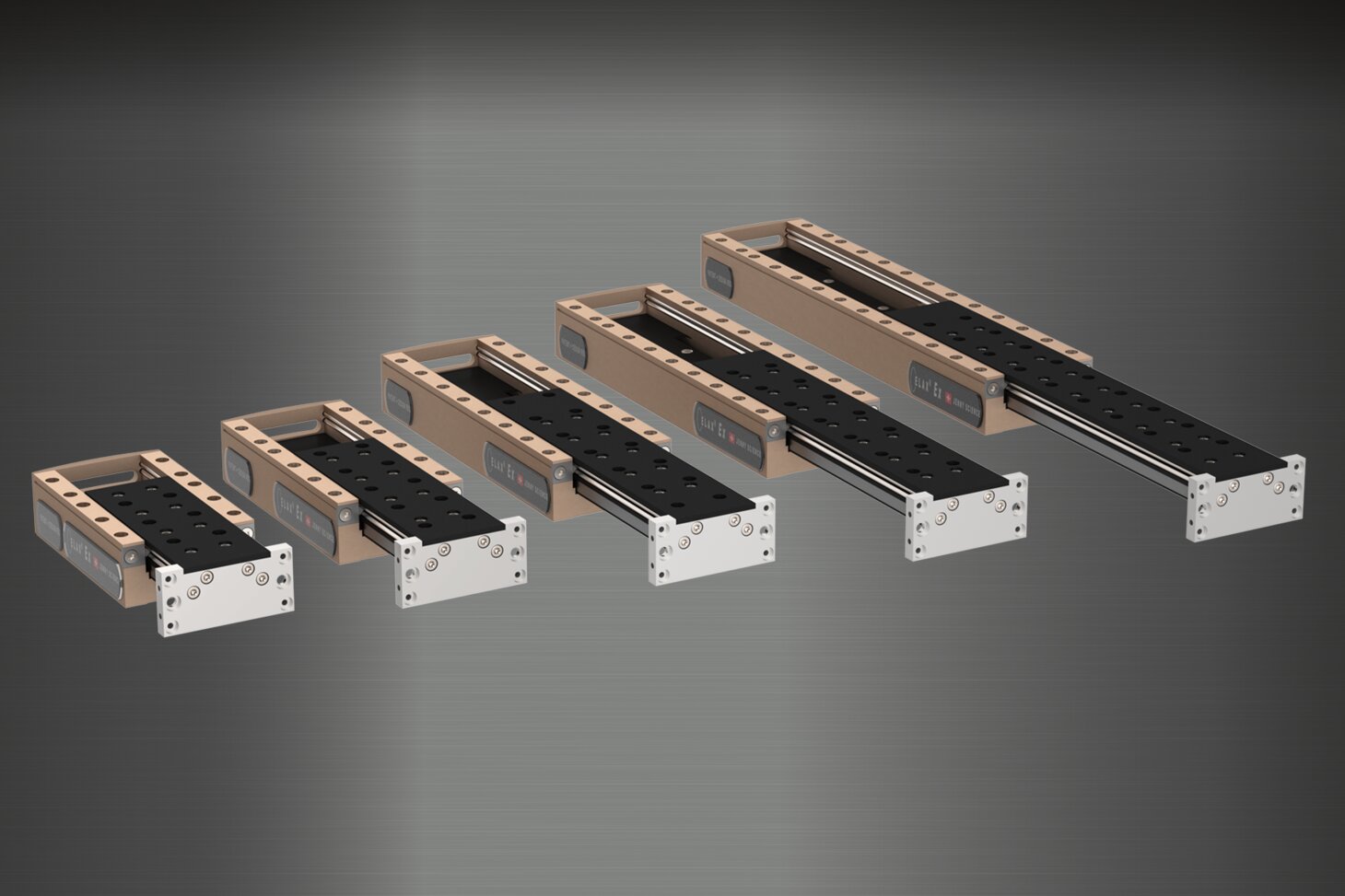

ELAX® steht für die konsequente Weiterentwicklung klassischer pneumatischer Schlitten.

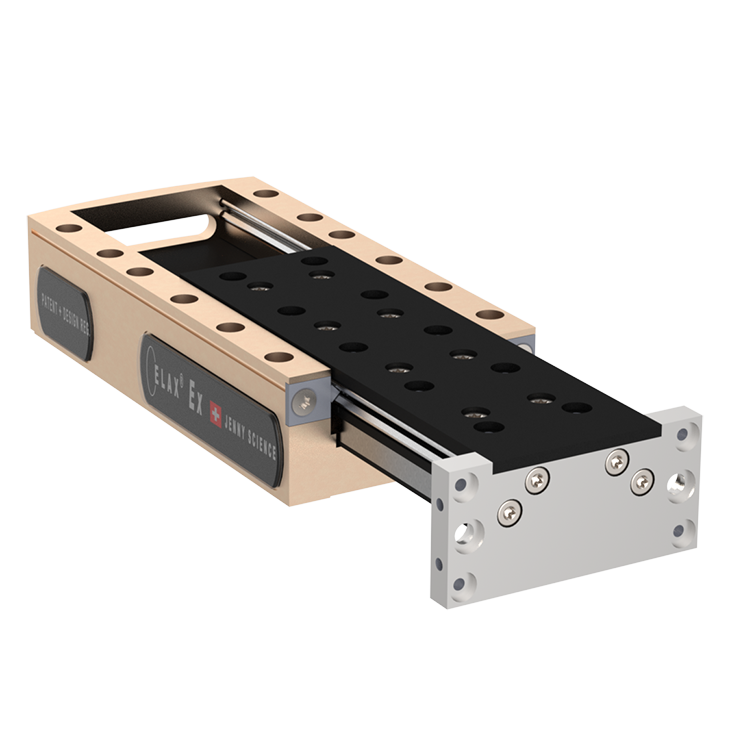

Die entscheidende Innovation liegt in der patentierten, kompakten Integration des Linearmotors direkt ins Schlittengehäuse – ein Design, das ein bisher unerreichtes Verhältnis von Kraft zu Bauvolumen ermöglicht.
Weitere Schlüsselfaktoren für zukunftsorientierte Automatisierungslösungen sind die direkt verschraubbaren Baukomponenten, die variable Einkabel-Verbindung und die integrierte Force Calibration-Funktion, mit der sich Kräfte vorgeben, limitieren und überwachen lassen – ganz ohne externen Sensor.
| ELAX® | Kraft Fn/Fp (N) | Wiederholgenauigkeit (µm) |
| Ex | 20/60 | +/- 5 |
| ELAX® | Hub (mm) | L Einbau (mm) |
Gewicht Schlitten/Total |
Art. Nr. |
| Ex 30F201) | 30 | 109/139 | 195/560 (+165) | 116.00.00 |
| Ex 50F201) | 50 | 129/179 | 265/630 (+200) | 116.01.00 |
| Ex 80F201) | 80 | 177/257 | 340/780 (+270) | 116.02.00 |
| Ex 110F201) | 110 | 207/317 | 415/945 (+440) | 116.03.00 |
| Ex 150F20 | 150 | 267/417 | 490/1'110 | 116.04.00 |
1) Verfügbar mit federbasierter Gewichtskompensation bis 2kg
Verfügbar mit magnetischer Gewichtskompensation bis 2.5kg
Download-Dateien elektrischer Schlitten ELAX®
| Datenblatt_ELAX_Ex_F20.pdf (PDF) |
| CAD-FILES_STEP_ELAX®_Ex.zip – Login |
| ACCESSORIES_CAD-FILES_STEP_ELAX®_Ex.zip – Login |
