linax® lxe                linearmotor-achse

Lxe = exclusive

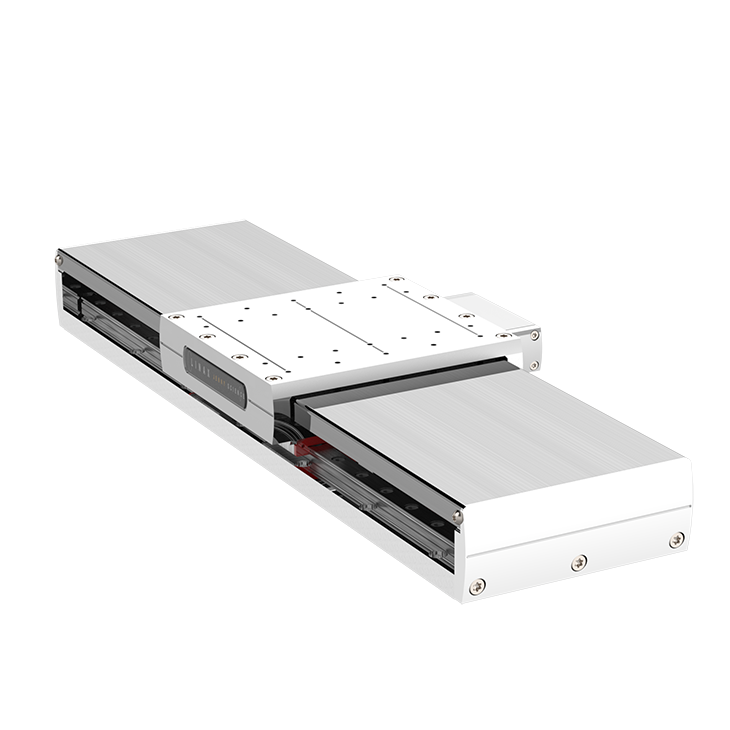

Die Lxe Modelle haben eine spezielle Schutzabdeckung, welche durch den Linearmotor hindurchgeführt wird. Dadurch ergibt sich eine schlichte, formschöne Aussengeometrie.
Zusatzschlitten auf der gleichen Magnetschiene ermöglichen hochintegrierte Maschinenkonzepte. Die Lxe Typen sind verfügbar in Fahrweglängen von 250 mm bis 1'000 mm.

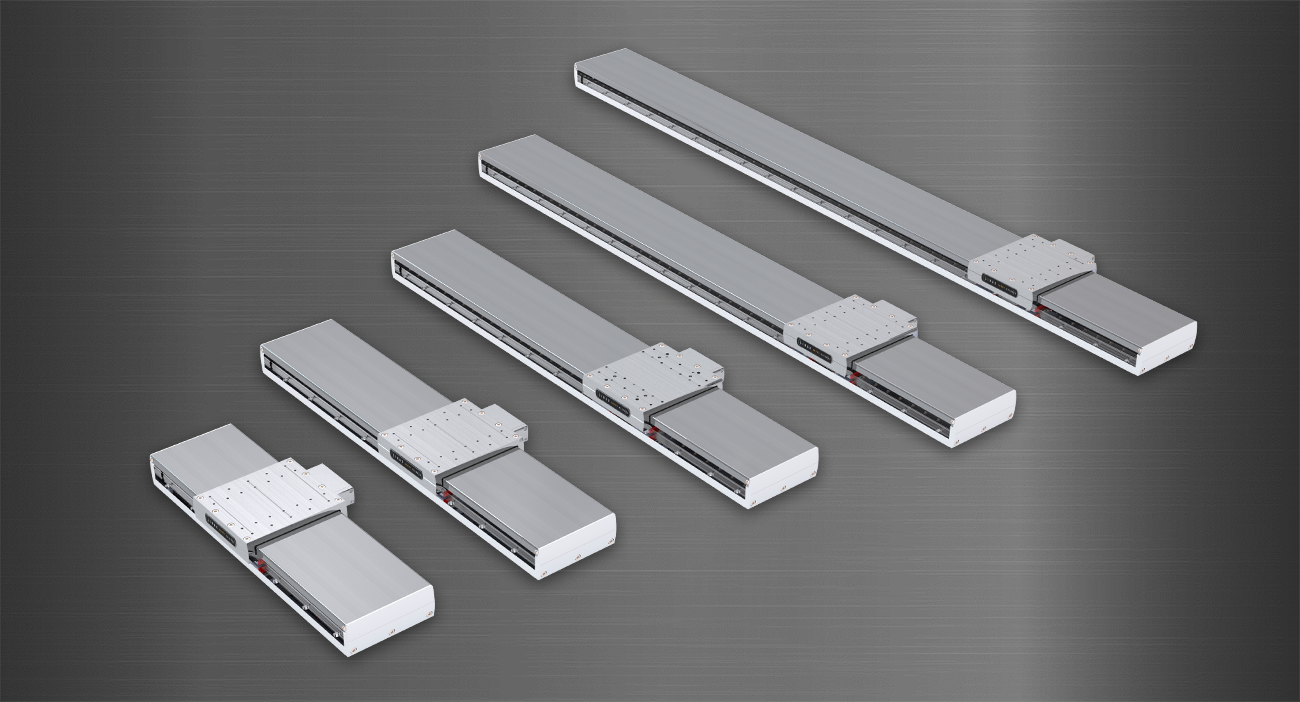

Übersicht LINAX® Lxe Linearmotor-Achsen
Übersicht LINAX® Lxe Linearmotor-Achsen
LINAX® Kraft Fn/Fp (N) Wiederholgenauigkeit
Lxe 40/114 optisch 100nm
+/- 500nm

optisch 1µm
+/- 2µm




LINAX® Hub
(mm)
L Einbau
(mm)
Gewicht Schlitten/Total (g) Art. Nr. Mess. optisch 100nm Art. Nr. Mess. optisch 1μm
Lxe 250F40 250 386 980/3'080 115.20.20 115.20.00
Lxe 400F40 400 536 980/3'850 115.22.20 115.22.00
Lxe 550F40 550 686 980/4'620 115.24.20 115.24.00
Lxe 800F40 800 936 980/5'900 115.26.20 115.26.00
Lxe 1000F40 1000 1136 980/6'930 115.28.20 115.28.00

Download-Dateien LINAX® Lxe Linearmotor

DATENBLATT_LINAX®_Baureihe.pdf (PDF)
CAD-FILES_STEP_LINAX®_Lxe.zip – Login
