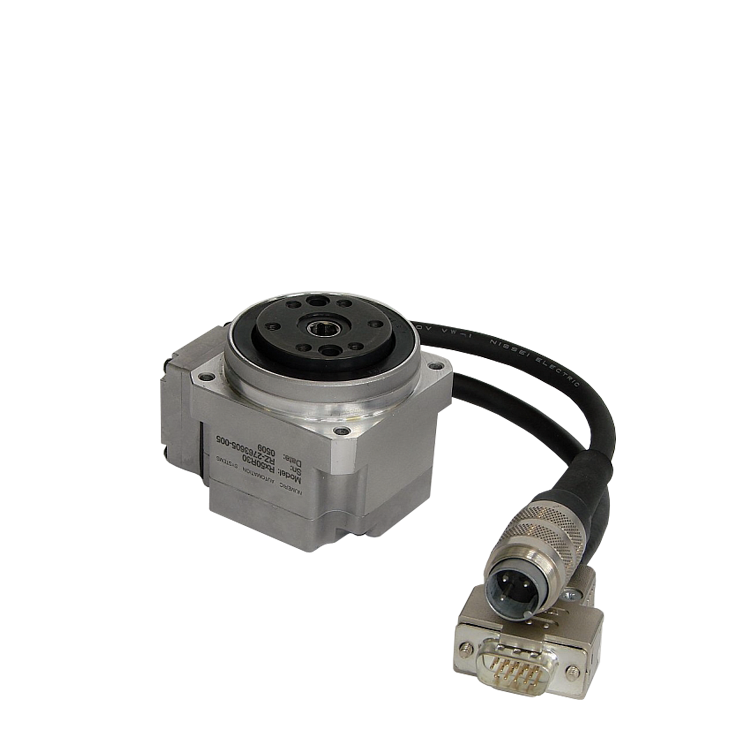

rotativ-achse ra


Der interne Encoder hat eine Auflösung von 8'000 A/B Phasen pro Umdrehung. Zusammen mit dem Getriebe ergibt dies 60'000 A/B Phasen. Mit der Flankenauswertung erhält man so 240'000 Inkremente pro Umdrehung. Dies ergibt eine Auflösung von 5.4 Bogensekunden. Ein Anschlusskabel von 0.2 m ist standardmässig enthalten, montiert mit Rundstecker und HD-D-Sub-Stecker und vorbereitet für Verlängerungskabel mit variabler Länge.

  • Drei-Phasen-Servomotor
  • Zehnpolig mit spielfreiem Getriebe 1:30
Modell Mn/Mpeak n-max U/min. Flansch, Hohlwelle Art.Nr.
RA 60R30 1.8 / 4.5 200 60 x 60 mm, Ø  8.0 mm 113.06.10



Download-Dateien Rotativ-Achse Ra

DATENBLATT_RA60R30.pdf (PDF)
CAD-FILES_STEP_RA60R30.zip – Login
