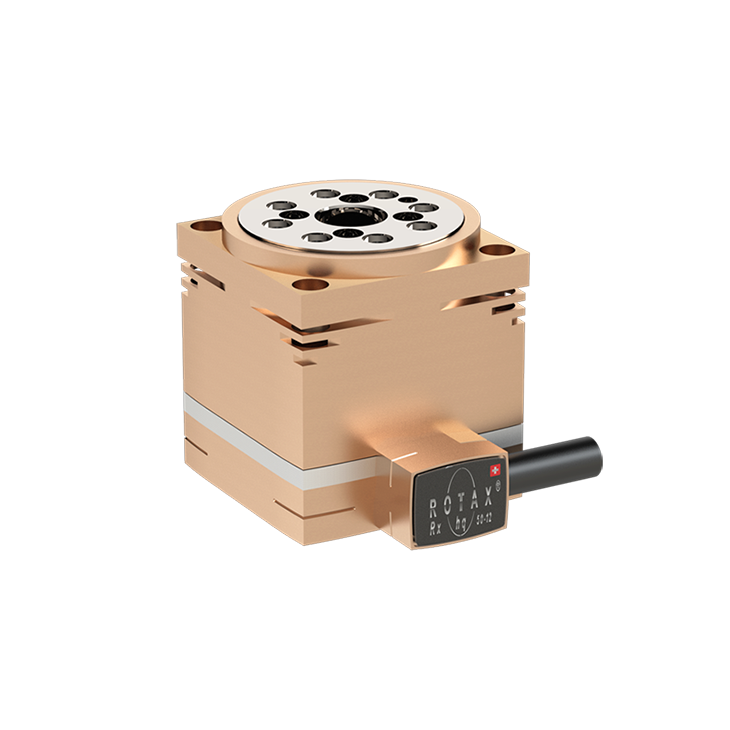

rotax® Rxhq 50 HOHLWELLENMOTOR
Rxhq = high torque

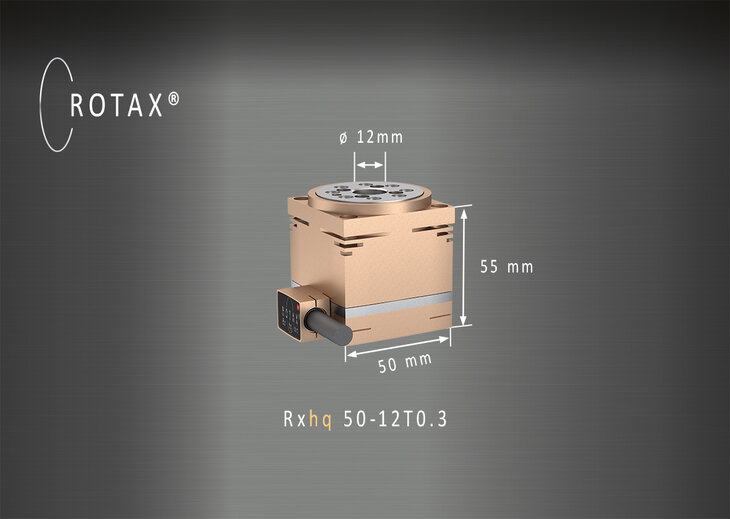

Der neu entwickelte ROTAX® Rxhq 50 Hohlwellenmotor vereint maximales Drehmoment und kompakte Bauweise auf nur 50 × 50 × 55 mm.
Motor, Präzisionslager und Singleturn-Absolutmesssystem sind vollständig integriert – für höchste Leistungsdichte auf kleinstem Raum.
Die Antriebseinheit basiert auf der Magnetfluss-Technologie von Windradgeneratoren. Dadurch erzielt der Rxhq ein 2–3× höheres Drehmoment bei gleicher Baugröße im Vergleich zu herkömmlichen Direktantrieben.
Die durchgehende Hohlwelle mit Ø 12 mm bietet großzügigen Raum für Kabel, Vakuum- oder Druckluftleitungen, Licht- und Laserdurchführungen oder Glasfasern.
Vorteilhaft sind zudem die kurze Baulänge von nur 55 mm, der präzise integrierte Encoder sowie das Ein-Kabel-Anschlusskonzept für einfache Installation und platzsparende Kabelführung.
Dank der vorgespannten Doppellagerung am Frontflansch erreicht der Motor eine hohe axiale Steifigkeit bei gleichzeitig maximaler Momentaufnahme – ideal für präzise Positionier- und Rotationsaufgaben.
| Länge (mm) | Abmessung Total B x H (mm) | Hohlwellenöffnung (mm) | Gewicht Total (g) |
| 50 | 50 x 55 | 12 | 440 |
| Auflösung (Ink.) | Wiederholgenauigkeit (arcsec) | Art. Nr. | |
| Unidirekt | Bidirekt | ||
| 120'000 | +/- 6 | +/- 11 | 121.00.03 |
| 162'000 | +/- 2 | +/- 10 | 121.00.01 |
| 2'592'000 | +/- 0.5 | +/- 1 | 121.00.02 |
Technische Daten
| Speisespannung | 24V DC | 48V DC | ||
|---|---|---|---|---|
| Nenndrehzahl (1) 120'000 Ink. | nN | min-1 | 500 | 1'500 |
| Nenndrehzahl (1) 162'000 Ink. | nN | min-1 | 500 | 1'300 |
| Nenndrehzahl (1) 2'592'000 Ink. | nN | min-1 | 200 | 200 |
| Anhaltemoment | M0 | Nm | 0.32 | 0.32 |
| Nenndrehmoment (1) | MN | Nm | 0.30 | 0.29 |
| Max. Drehmoment (2) | MP | Nm | 1.02 | 1.02 |
| Nennstrom (1) | IN | A | 2.30 | 2.28 |
| Max. Strom (2) | IP | A | 7.85 | 7.85 |
Mechanische Daten
| Max. axiale Belastung (3) | N | 1'750 | |
|---|---|---|---|
| Max. Momentbelastung (3) | Nm | 5 | |
| Rotor Trägheitsmoment | JRot | g . cm2 | 400 |
| Gesamtgewicht | m | g | 440 |
(1) Dauerbetrieb mit Umgebungstemperatur von 25°C und Konvektionskühlung (Umgebungsluft)
(2) Kurzbetrieb (Einschaltdauer 10%)
(3) Maximale Belastung nur mit vorgeschriebener Montage nach Punkt 1.3
