linax® lxs F60S linearmotor-achse
Lxs = Shuttle F60S
Die LINAX® Lxs wurde speziell für längere Fahrwege und höhere Dynamik entwickelt. In der überarbeiteten Version wurden sämtliche Praxiserfahrungen integriert – für noch mehr Leistung, Stabilität und Präzision.
Technische USPs
-
Einkabellösung – einfache Installation, minimaler Verkabelungsaufwand
-
Absolutmesssystem – präzise Positionsbestimmung ohne Referenzfahrt
-
Verstärkte Führungen – grössere und weiter auseinanderliegende Linearführungen für maximale Stabilität und hohe Momentenaufnahme
-
Kompakte Bauhöhe – nur 38 mm dank „versenktem“ Linearmotor
LINAX® Lxs F60S – die ideale Linearmotorachse für schnelle Pick-&-Place-Anwendungen und dynamische Handling-Systeme.
| LINAX® |
Kraft |
Gewicht Schlitten (g) | Wiederholgenauigkeit (µm) | ||
| Lxs F60S | 60/180 | 1000 | optisch 0.1 +/- 0.5 |
optisch 1 +/- 1.5 |
magnetisch 1 +/- 2 |

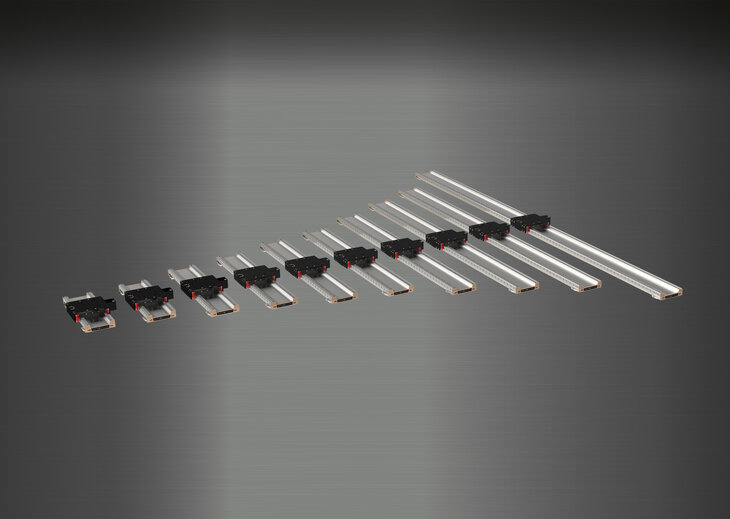

| LINAX® | Hub (mm) |
L Einbau (mm) | Gewicht Total (g) |
Art. Nr. optisch 0.1 μm | Art. Nr. Mess. optisch 1 μm | Art.Nr. Mess. magnetisch 1 μm |
| Lxs 160F60S | 160 | 290 | 2600 | 115.42.06 | 115.38.06 | 115.37.06 |
| Lxs 200F60S | 200 | 330 | 2800 | 115.42.08 | 115.38.08 | 115.37.08 |
| Lxs 320F60S | 320 | 450 | 3400 | 115.42.14 | 115.38.14 | 115.37.14 |
| Lxs 400F60S | 400 | 530 | 3900 | 115.42.18 | 115.38.18 | 115.37.18 |
| Lxs 520F60S | 520 | 650 | 4500 | 115.42.24 | 115.38.24 | 115.37.24 |
| Lxs 600F60S | 600 | 730 | 5000 | 115.42.28 | 115.38.28 | 115.37.28 |
| Lxs 800F60S | 800 | 930 | 6100 | 115.42.38 | 115.38.38 | 115.37.38 |
| Lxs 1000F60S | 1000 | 1'130 | 7200 | 115.42.48 | 115.38.48 | 115.37.48 |
| Lxs 1200F60S | 1200 | 1'330 | 8400 | 115.42.58 | 115.38.58 | 115.37.58 |
| Lxs 1600F60S1) | 1600 | 1'730 | 10'800 | 115.42.78 | 115.38.78 | 115.37.78 |
1) nur mit magnetischem Messsystem erhältlich
