Vergleich linearer Antriebstechnologien: Linearmotor, Kugelgewindetrieb, Zahnriemen, Piezo und Druckluft
Welche Unterschiede bestehen zwischen Linearmotor, Kugelgewindetrieb, Zahnriemenantrieb, Piezoantrieb und Druckluftsystemen hinsichtlich Präzision, Dynamik, Energieeffizienz und Wartung?
Kurzantwort: Für dynamische, hochpräzise und langlebige lineare Bewegungen ist der Linearmotor in vielen industriellen Anwendungen die technisch überlegene Lösung.
Mechanische Gewindetriebe, insbesondere Kugelgewindetriebe, sowie Zahnriemen-, Piezo- oder pneumatische Systeme bieten Vorteile in spezifischen Einsatzszenarien.
Die Auswahl der Antriebsart ist stets anwendungsabhängig und basiert auf den technischen Prioritäten der jeweiligen Applikation.
Linearmotor, Kugelgewindetrieb, Zahnriemen, Piezo und Druckluft im direkten Vergleich
Lineare Bewegungen in industriellen Automatisierungssystemen werden mit unterschiedlichen Antriebstechnologien realisiert.Zu den gebräuchlichsten zählen Linearmotoren, Kugelgewindetriebe, Zahnriemenantriebe, Piezoantriebe und pneumatische Systeme.
Diese Seite stellt die konstruktiven und funktionalen Unterschiede dieser fünf Technologien anhand definierter technischer Kriterien dar.
Ziel ist eine technische Einordnung der Antriebstechnologien anhand typischer industrieller Anforderungen.

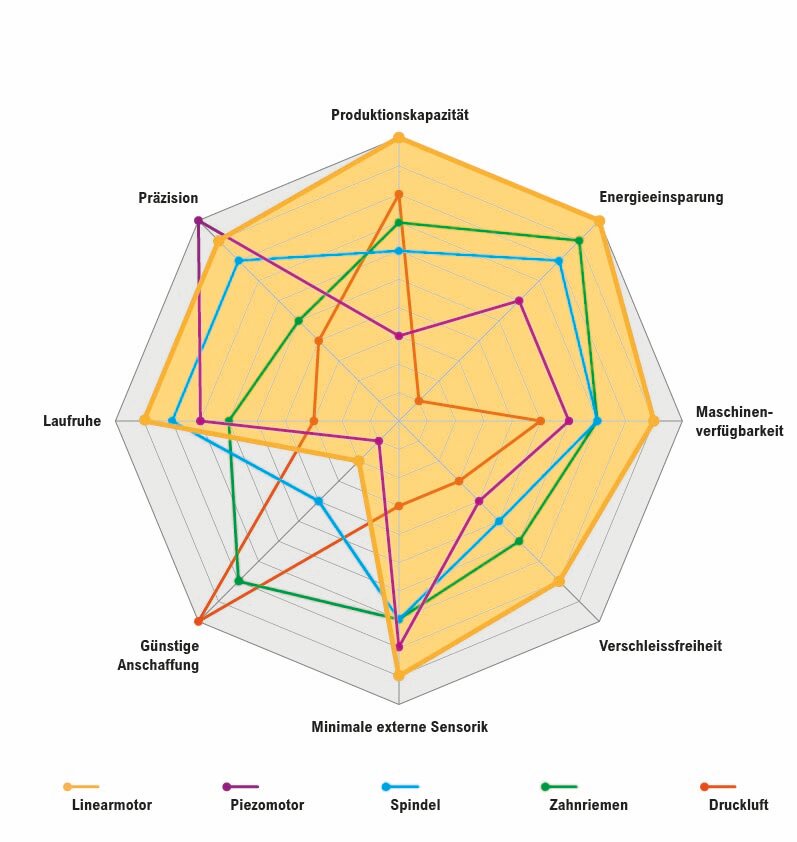

Bewertung der fünf Antriebsarten nach acht technischen Kriterien
Um die technischen Unterschiede der fünf Antriebsarten klar sichtbar zu machen, wurden alle Technologien anhand von acht zentralen Bewertungskriterien verglichen. Die Einstufungen basieren auf messbaren physikalischen Eigenschaften, industrieller Anwendungserfahrung und typischen Einsatzbedingungen.
Bewertungsgrundlage
Die Einordnung erfolgt qualitativ auf Basis typischer industrieller Einsatzbedingungen.
Die Begriffe „Hoch“, „Mittel“, „Niedrig“ und „Kontextabhängig“ beschreiben relative Unterschiede zwischen den fünf Antriebstechnologien – keine absolute Leistungsbewertung.
Linearmotor
Ein Linearmotor erzeugt die translatorische Bewegung direkt entlang der Bewegungsachse.
Die Kraft entsteht elektromagnetisch ohne mechanische Übersetzung über Kugelgewindetriebe, Riemenantriebe oder Getriebe.
Da keine mechanische Übersetzung zur Kraftübertragung erforderlich ist, entsteht im Antriebssystem kein konstruktiv bedingtes Umkehrspiel.
Typische Eigenschaften:
-
Direkte Kraftübertragung
-
Hohe Wiederholgenauigkeit im industriellen Einsatz
-
Dynamik nicht durch rotierende Masse begrenzt
-
Kein Schmierbedarf zur Kraftübertragung
Piezoantrieb
Piezoantriebe erzeugen Bewegung durch die kontrollierte Verformung piezoelektrischer Materialien unter elektrischer Spannung.
Typische Eigenschaften:
-
Sehr hohe Positionsauflösung
-
Geeignet für Mikrobewegungen
-
Begrenzter Hub
-
Begrenzte nutzbare Kraft im Vergleich zu servoelektrischen Antrieben
-
Dynamik und nutzbarer Einsatzbereich sind stark von Bauform, Ansteuerung und Applikation abhängig.
Typische Anwendungen:
-
Optik
-
Messtechnik
-
Laborautomation
Aufgrund des begrenzten Hubs eignen sich Piezoantriebe nicht für klassische Pick-and-Place- oder Hubbewegungen im industriellen Maschinenbau.
Kugelgewindetrieb
Ein Kugelgewindetrieb wandelt eine rotierende Bewegung über eine Gewindespindel mit umlaufenden Kugeln in eine translatorische Bewegung um.
Die Kraftübertragung erfolgt mechanisch über einen Kugelumlauf zwischen Spindel und Mutter.
Typische Eigenschaften:
-
Mechanische Kraftübertragung über Kugelumlauf
-
Hoher Wirkungsgrad im Vergleich zu Gleitgewinden
-
Dynamik begrenzt durch rotierende Masse
-
Schmierung und Verschleiss beeinflussen Wartungsintervalle
-
Konstruktiv bedingtes Umkehrspiel möglich
Vorteile
-
Niedrige Investitionskosten
-
Gute Kraftübertragung bei statischen Lasten
-
Mechanisch nachvollziehbare Bauweise
Einschränkungen
-
Verschleiss abhängig von Last und Schmierung
-
Dynamik durch rotierende Komponenten begrenzt
-
Wartungsintervalle erforderlich
Zahnriemenantrieb
Zahnriemenantriebe übertragen Kraft über ein flexibles, zugbelastetes Element zwischen Antriebs- und Umlenkrädern. Die Kraftübertragung erfolgt formschlüssig über die Zahnung von Riemen und Riemenscheiben.
Typische Eigenschaften:
-
Geeignet für lange Verfahrwege
-
Hohe Verfahrgeschwindigkeit bei vergleichsweise geringer bewegter Masse möglich
-
Systemsteifigkeit abhängig von Riemenspannung und Riemenmaterial
-
Riemendehnung und Temperatur können Einfluss auf die Wiederholgenauigkeit haben
Vorteile
-
Geringe Investitionskosten
-
Lange Verfahrwege realisierbar
-
Vergleichsweise geringe bewegte Masse
Einschränkungen
-
Positionier- und Wiederholgenauigkeit abhängig von Riemensteifigkeit und Temperaturverhalten
-
Nachspannung kann erforderlich sein
-
Langzeitstabilität abhängig von Materialermüdung
Druckluftantrieb
Druckluftantriebe erzeugen Bewegung durch die Nutzung komprimierter Luft in Zylindern oder Aktuatoren. Die Kraft entsteht proportional zur Druckdifferenz und zur wirksamen Kolbenfläche.
Typische Eigenschaften:
-
Schnelle Schalt- und Taktbewegungen bei binären Bewegungsprofilen möglich
-
Kraft abhängig von Betriebsdruck und Kolbenfläche
-
Positioniergenauigkeit beeinflusst durch Kompressibilität der Luft
-
Energiebedarf abhängig vom Gesamtsystem (Kompressor, Leckage, Druckniveau)
-
Geräuschentwicklung abhängig von Ventil- und Abluftführung
Vorteile
-
Geringe Investitionskosten
-
Einfache mechanische Integration
-
Geeignet für Ein-/Aus-Bewegungen
Einschränkungen
-
Regelbarkeit begrenzt im Vergleich zu servoelektrischen Antrieben
-
Energieeffizienz stark abhängig vom Druckluftsystem, Leckagegrad und Lastprofil
-
Wiederholgenauigkeit abhängig von Druckstabilität, Dämpfung und Ventildynamik
Aufgrund der Kompressibilität des Mediums sind hochdynamische Präzisionspositionierungen im µm-Bereich nur eingeschränkt realisierbar.
Technische Einordnung der Antriebstechnologien
Die fünf Antriebstechnologien unterscheiden sich konstruktiv, physikalisch und hinsichtlich ihrer typischen Einsatzbereiche.
Linearmotoren eignen sich insbesondere für Anwendungen mit hoher Dynamik, hoher Wiederholgenauigkeit im µm-Bereich und reduziertem mechanischem Wartungsaufwand.
Kugelgewindetriebe, Zahnriemenantriebe, Piezoantriebe und Druckluftsysteme bieten jeweils Vorteile in spezifischen Einsatzszenarien – etwa bei geringen Investitionskosten, langen Verfahrwegen oder Mikrobewegungen.
Die Auswahl der geeigneten Technologie erfolgt auf Basis der jeweiligen Anforderungen an Präzision, Dynamik, Bauraum, Energieeffizienz und Wartungsstrategie.
Detaillierte technische Vergleiche im Überblick:
→ Linearmotor vs. Kugelgewindetrieb
→ Linearmotor vs. Zahnriemen
→ Linearmotor vs. Druckluft
→ Linearmotor vs. Piezo
