Y-Z Pick and place
ELAX® Linearmotor-Schlitten
Der Y-Z-Aufbau basiert auf dem modularen ELAX® Linearmotor-System – ein Schlüsselkonzept für kompakte, präzise und wartungsfreie Automationslösungen.

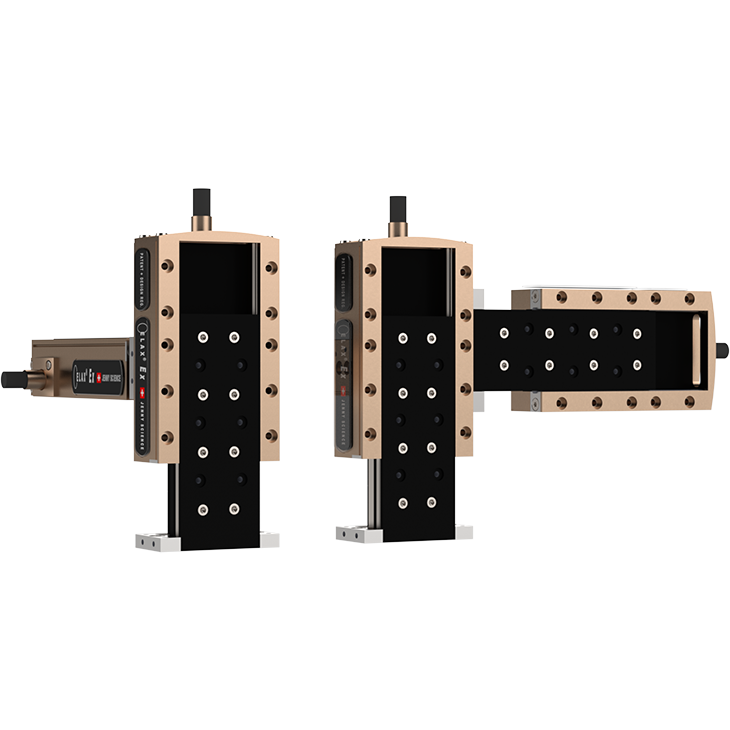

Ob flach, hochkant oder als Kreuztisch: Die ELAX® Schlitten lassen sich dank präziser Zentrierringe direkt und ohne Adapterplatten miteinander verschrauben.
Die Lochmatrix 20 × 50 mm (0.79″ × 1.97″) bildet dabei die Basis für schnelle, standardisierte Kombinationen und ermöglicht maximale Wiederholgenauigkeit bei minimalem Bauraum.
Perfekt geeignet für Pick-and-Place-Anwendungen, Handling- und Montageaufgaben mit höchster Dynamik.
| Modell | Schrauben und Zentrierringe | Art. Nr. | Pick and Place |
|---|---|---|---|

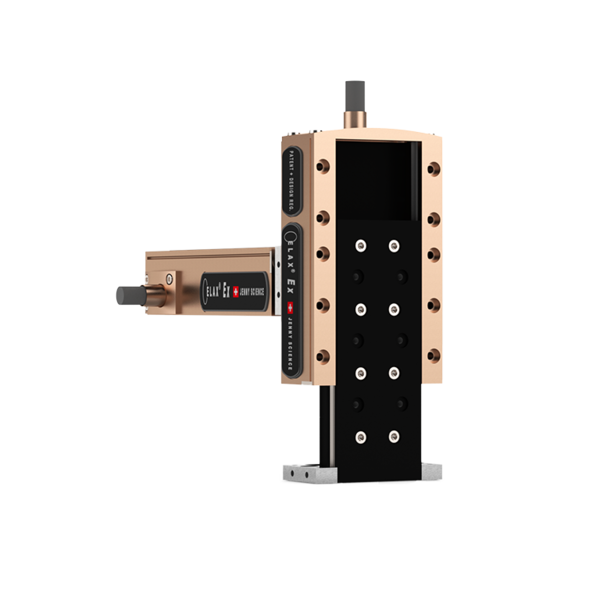

| Ex F20 |
4 x Zentrierringe Ø 6 mm, 4 x Inbus standard, M3 x 30 |
136.10.00 | flach |

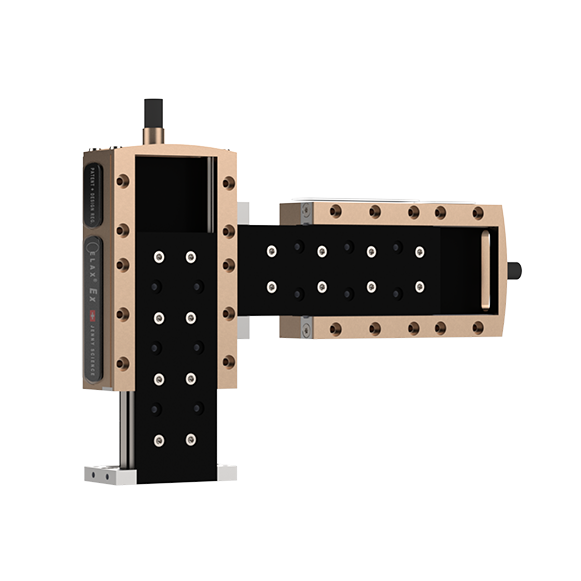

| Ex F20 |
2 x Zentrierringe Ø 7 mm, 2 x Innensechsrund mit niedrigem Kopf, M4 x 8 |
136.10.01 |
hochkant |

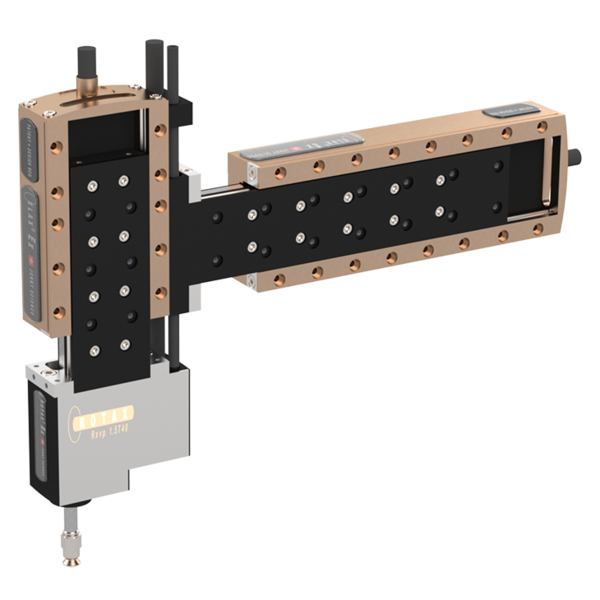

Y-Z-R Pick and Place
ROTAX® Drehmotor-Achse
| Modell | Schrauben und Zentrierringe | Art. Nr. | Pick and Place |
|---|---|---|---|
| Rxvp 28-6T0.04 |
2 x Zentrierringe Ø 7 mm, 2 x Innensechsrund mit niedrigem Kopf, M4 x 8 |
136.10.01 | hochkant |
