x-y Kreuztische

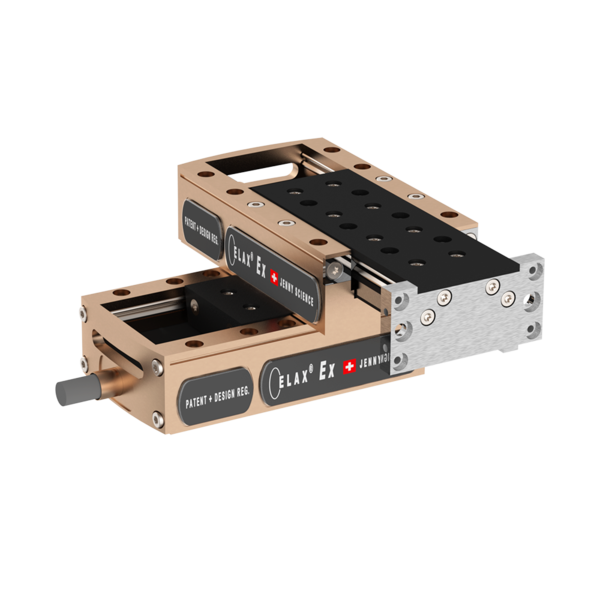

ELAX® Linearmotor-Schlitten
Der modulare Aufbau mit zwei ELAX® Linearmotor-Achsen ermöglicht hochpräzise X-Y-Bewegungen bei minimalem Bauraum.
Dank der patentierten Bauweise mit Direktantrieb und präziser Zentrierung lassen sich die Achsen exakt ausrichten und ohne Adapterplatten direkt verschrauben.
Das standardisierte Lochraster 20 × 50 mm (0.79″ × 1.97″) sorgt für maximale Wiederholgenauigkeit und schnelle Montage – ideal für kompakte Pick-&-Place-, Prüf- oder Positioniersysteme.
Zwei Achsen, ein System – präzise, leise und wartungsfrei für jede X-Y-Anwendung.
| Modell | Schrauben und Zentrierringe | Art. Nr. | Kreuztischverschraubung |
|---|---|---|---|
| Ex F20 |
4 x Zentrierringe Ø 6 mm, 4 x Inbus standard, M3 x 30 |
136.10.00 |  |

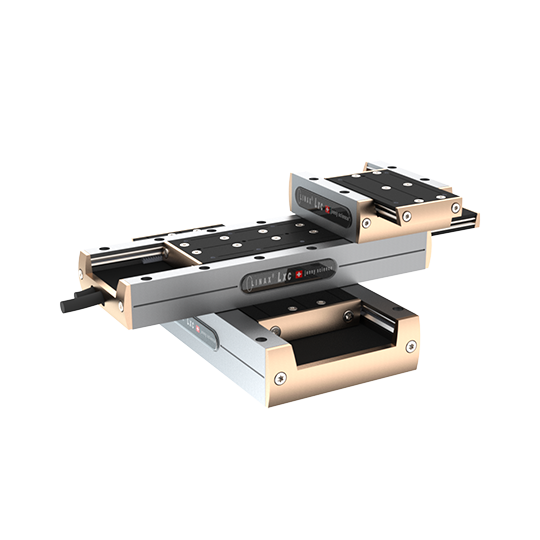

LINAX® Lxc Linearmotor
Die verschiedenen Modelle der LINAX® Linearmotor-Achsen lassen sich untereinander baukastenmässig ganz ohne Adapterplatten verschrauben. Für Kreuztische sind dabei diverse Rasterabstände möglich. Für die Schrauben- und Zentrierstiftauswahl ist die „obere“ Linearmotor-Achse massgebend. Ist z.B. oben eine Lxc F10 Achse und unten eine Lxc F40 Achse vorgesehen, dann ist die Kreuztischverschraubung der Lxc F10 Achse zu verwenden.
| Modell | Schrauben und Stifte | Art. Nr. | Kreuztischverschraubung |
|---|---|---|---|
| Lxc F08 / Lxc F10 |
4 x Inbus M3 x 27, niedriger Kopf 2 x Zentrierstift Ø 2,5 x 6 rostfrei |
135.10.00 |  |
| Lxc 40 | 4 x Inbus M3 x 35, niedriger Kopf 2 x Zentrierstift Ø 2,5 x 6 rostfrei |
135.20.00 |

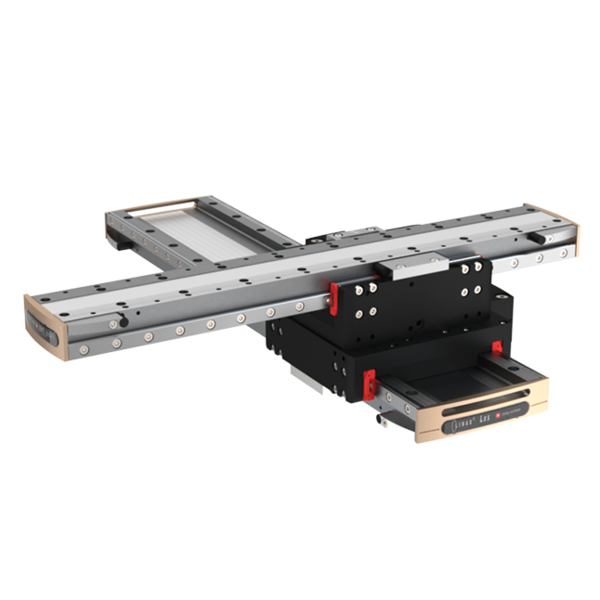

LINAX® Lxu Linearmotor
Für Kreuztischaufbauten sind bei der LINAX® Lxu 4 Durchgangslöcher und Zentrierbohrungen vorgesehen. Damit können z.B. 2 Lxu Achsen als Kreuztisch „Rückenseite an Rückseite“ verschraubt werden.
| Modell | Schrauben und Stifte | Art. Nr. | Kreuztischverschraubung |
|---|---|---|---|
| Lxu F60 |
4 x Inbus M4 x 40, 4 x Zentrierstift Ø 4 x 8 rostfrei |
135.11.10 |  |

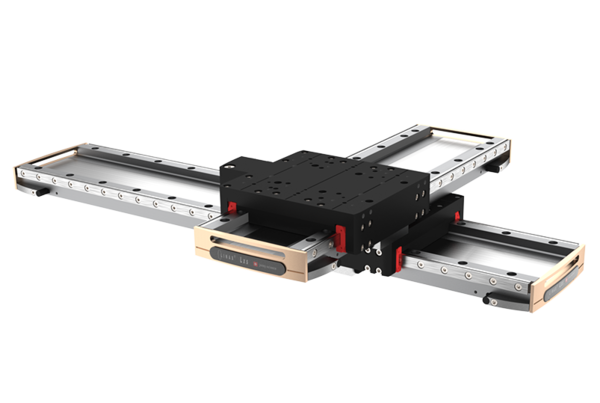

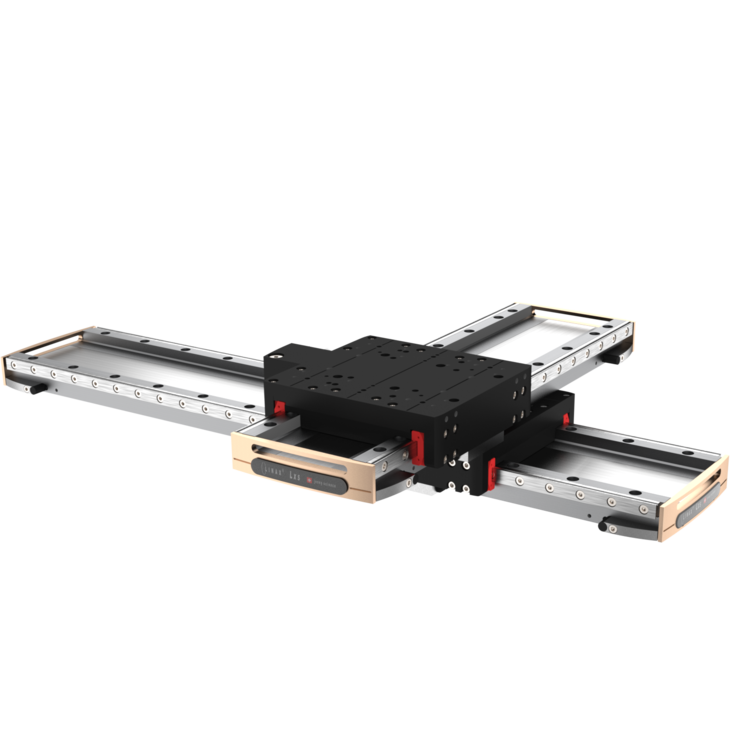

LINAX® Lxs Linearmotor
Die verschiedenen Modelle LINAX® Linearachsen lassen sich untereinander baukastenmässig verschrauben. Für Kreuztische sind dabei diverse Rasterabstände möglich. Für die Schrauben- und Zentrierstiftauswahl ist die „obere“ Linearmotor-Achse massgebend.
| Modell | Schrauben und Stife | Art. Nr. | Kreuztischverschraubung |
|---|---|---|---|
| Lxs F60 |
6 x Inbus M4 x 25, 4 x Zentrierstift Ø 4 x 8 rostfrei |
135.11.20 |  |
